三維激光掃描儀的工作原理

2025-04-08 熱度:315 ℃

三維激光掃描儀的工作原理

三維激光掃描儀是一種通過激光技術快速獲取物體表面三維空間信息的設備,廣泛應用于測

繪、建筑、工業檢測、文化遺產保護等領域。其核心原理是通過發射激光束并接收反射信號,

結合精密的時間測量或相位差計算,確定目標點的空間坐標,最終構建高精度的三維點云模

型。


以下是其工作原理的詳細解析:

1. 激光測距原理

三維激光掃描儀的核心是測距系統,主要分為以下三種技術:

脈沖式(Time-of-Flight, TOF)

通過計算激光脈沖從發射到反射回接收器的時間差,結合光速計算距離

TOF技術適合長距離測量(如地形測繪),精度可達毫米級,但短距離分辨率較低。

相位差式(Phase-Shift)

對激光束進行幅度調制,通過測量發射波與反射波的相位差計算距離。

三角測距法(Triangulation)

通過激光發射器、接收器(如CCD相機)與目標點構成的三角形幾何關系計算距離。適用

于近距離高精度掃描(如逆向工程),但對環境光敏感。


2. 掃描與定位機制

光束偏轉系統

激光束通過旋轉鏡、振鏡或多棱鏡實現水平和垂直方向的偏轉,覆蓋待測物體表面。常見

的掃描模式包括線掃描(如旋轉激光平面)和面掃描(如Lissajous軌跡)。

多傳感器協同

掃描儀內置慣性測量單元(IMU)、GPS(戶外用)或編碼器(移動平臺),結合標靶球

或特征點匹配,將局部點云拼接為全局坐標系下的完整模型。

3. 點云生成與數據處理

數據采集

每秒可捕獲數萬至百萬個點,每個點包含三維坐標和反射強度(Intensity)信息。例如,

地面激光掃描儀(Terrestrial Laser Scanner, TLS)的典型點距為1-5mm@50m。

噪聲過濾與配準

通過統計濾波、半徑濾波去除離群點,并利用ICP(Iterative Closest Point)算法對齊

多站掃描數據。附加RGB相機還可生成彩色點云。

三維建模

點云經三角化(如Poisson重建)或NURBS曲面擬合,轉化為CAD模型或BIM數據。


4. 關鍵性能參數

精度:受測距誤差、角度分辨率(如0.001°)和系統校準影響。

測程:從幾厘米(三角法)到數公里(機載LiDAR)。

掃描速率:高速掃描儀可達200萬點/秒(如FARO Focus系列)。

5. 應用示例

建筑測繪:通過點云檢測墻體變形。

自動駕駛:車載LiDAR實時生成環境三維地圖。

考古數字化:高精度記錄文物幾何細節。

三維激光掃描儀通過激光測距與動態掃描的結合,實現了高效、非接觸式的三維數據采集。

其技術選型需權衡測程、精度和場景需求,而后續的點云處理能力直接決定了最終模型的

可用性。隨著SLAM(即時定位與地圖構建)技術的發展,便攜式掃描儀正推動三維數字

化邁向?qū)崟r(shí)化與智能化。

       南京環球測繪儀器公司提供各品牌三維激光掃描儀,比如:徠卡三維激光掃描儀,

其域三維激光掃描儀科力達三維激光掃描儀,也承接測繪培訓與各種內外業工

測量測繪任務。有相關的需要了解都可以聯系或者咨詢我們,我們將詳細為你解答。

更多相關

Trimble TX8智能型三維激光掃描儀

Trimble TX8智能型三維激光掃描儀

■為工業環境性能而設計■純凈的低噪聲數據■可在整個操作范圍內保持高精度的WAVEPULSE?技術■360°x300°的大視■每秒54,000點的數據捕獲能力TrimbleCX掃描儀是一...

科力達SLAM-K120手持三維激光掃描儀 有何優勢?

科力達SLAM-K120手持三維激光掃描儀 有何優勢?

科力達SLAM-K120手持三維激光掃描儀作為一款先進的移動測量設備,憑借其輕量化設計、實時建圖能力和高精度性能,在建筑測繪、地下空間、應急救災等領域展現出顯著優勢。以下從核心技術、應用場景及用戶體驗...

Trimble GX高精度三維掃描儀

Trimble GX高精度三維掃描儀

  TrimbleGX3D掃描儀是一個優秀的測量?jī)x器,它使用高速激光和攝像機捕獲坐標和圖像信息。GX是一款為測量人員設計的3D掃描儀,可以滿足新型的和傳統的測量需要,作為I...

徠卡BLK360有哪些獨特優勢?

徠卡BLK360有哪些獨特優勢?

徠卡BLK360三維激光掃描儀是一款革命性的便攜式三維激光掃描儀,憑借其卓越的性能和用戶友好的設計,在建筑、工程、施工、文化遺產保護等領域得到了廣泛應用。以下詳細介紹其優勢:1.極致便攜,輕松掌控:...

科力達PACK1202背包式三維激光掃描儀

科力達PACK1202背包式三維激光掃描儀

科力達PACK1202背包式三維激光掃描儀PACK1202科力達背包式三維激光掃描儀,兩個多線激光雷達三維掃描,完整的360度全景影像,無視野盲點,智能識別專用視覺靶標,實現測繪級精度和自動的數據集校...

Trimble CX高精度三維掃描儀

Trimble CX高精度三維掃描儀

■為工業環境性能而設計■純凈的低噪聲數據■可在整個操作范圍內保持高精度的WAVEPULSE?技術■360°x300°的大視■每秒54,000點的數據捕獲能力TrimbleCX掃描儀是一...

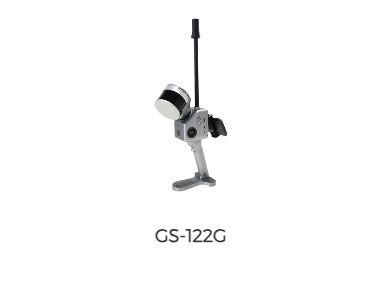

GS-122G 手持激光雷達掃描系統
